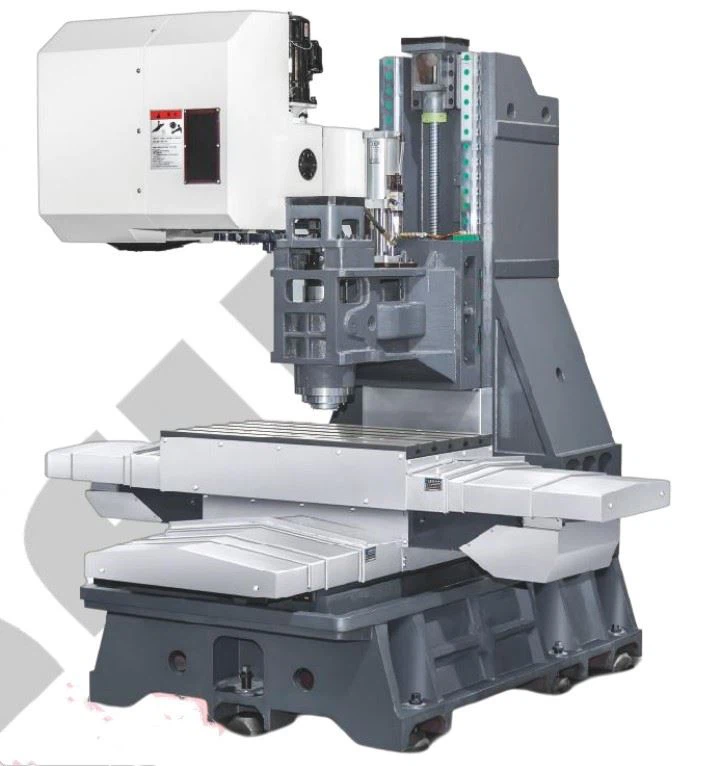

Cnc Vertikal Mill

cnc vertikal fres X YZ rulletype lineær føringsvei. Utstyrt med BT40 høykvalitets skive type 24 verktøymagasin. Monter og inspiser i henhold til relevante tyske standarder.

FC30 Meehanite støpejern,

Kuleskrue (Taiwan).

Presisjonslåsemutter.

Rulle lineær guide (Taiwan).

Taiwan-laget spindel, spindeltrinse og belte.

Trykksylinder laget i Taiwan.

Importerte lagre (NSK, NACHI).

Importert kobling

X, Y, Z (nederst) styreskinnebeskyttelse i rustfritt stål.

Smørepumpe, importert elektronisk smørepumpe (Japan River Valley).

Vannpumpe og vanntank for husholdningskjølesystem.

Motvekten på hodestokken.

Valgfri automatisk brikkefjerningsfunksjon.

En rekke CNC-systemer kan velges: GSK25I, FANUC OI MF, Mitsubishi M80B, Siemens 828D,

.

Dette produktet er et vertikalt maskineringssenter med halvlukket sløyfe med X, Y og Z tre-akset servokontroll. Strukturen og dimensjonene er kompakte og rimelige. Spindelen drives av en servomotor. var i stand til å realisere boring, fresing, boring, ekspansjon, rømme, tapping og andre prosesser av komplekse deler som forskjellige disker, plater, skall, former, etc., i en klemme. Egnet for delebehandling i bildeler, elektriske apparater, motorsykler, verktøy, maskinvare, motorer og andre industrier, og kan brukes til høyeffektiv behandling av små og mellomstore deler

Produksjon, behandling av komplekse og høypresisjonsdeler er mer fordelaktig, og den kan også settes sammen til en automatisk produksjonslinje for masseproduksjon for å sikre produktkvalitet og effektiv produksjon.

1. De viktigste grunnleggende delene som basen, skyvesetet, arbeidsbenken, søylen og toppstammen er laget av støpejernsstruktur med høy stivhet. Forsterkende ribber er fordelt inne i basen. Skyvesetet er en boksformet struktur for å sikre den høye stivheten og stivheten til de grunnleggende delene. Bøyemotstand og støtdempende ytelse, søylen vedtar en søylestruktur, fundamentet er stabilt og stivheten er god; de grunnleggende delene er laget av harpikssand og gjennomgår aldringsbehandling for å sikre stabiliteten til maskinens langsiktige bruksnøyaktighet og gi en garanti for stabiliteten til maskinens ytelse.

2. X, YZ rulleføringer på Taiwan sølv

3. X, Y, Z tre materetninger bruker høypresisjon og høystyrke kuleskruer, med høy matehastighet; drivmotoren er direkte koblet til skruen gjennom en elastisk kobling, og mateservomotoren overfører kraften direkte til høypresisjonskuleskruen, uten tilbakeslag, for å sikre posisjoneringsnøyaktigheten til maskinverktøyet;

4. Bruk høyhastighets, høy presisjon og høy stivhet spindelenhet av et velkjent taiwansk merke, med sterk aksial og radiell bæreevne og en hastighet på 10000rpm;

5. Spindelen har en sentral luftblåsende struktur. Etter at spindelen er frigjort, brukes den sentrale høytrykksgassen til å rense den indre kjeglen til spindelen for å sikre nøyaktigheten av verktøyklemmingen;

6. X-, Y- og Z-retningsstyreskinnene og blyskruene er alle forseglet og beskyttet for å sikre renheten til blyskruene og styreskinnene og sikre overførings- og bevegelsesnøyaktigheten til maskinverktøyet;

7. Den ytre beskyttelsen av maskinverktøyet vedtar en fullstendig lukket strukturdesign, som er trygg og pålitelig;

8. Vedta 24 verktøymagasiner av skivetype, nøyaktig verktøyskifte, kort tid, høy effektivitet, med en dempende struktur, som kan redusere støt under bevegelse og sikre levetiden til verktøymagasinet;

9. Vedta sentralisert automatisk smøreenhet, timing og kvantitativ automatisk intermitterende smøring, stabilt og pålitelig arbeid;

10. Denne verktøymaskinen er enkel å betjene, fleksibel og rask;

11. CNC-kontrollsystem (standard konfigurasjon)

Systemet har komplett og pålitelig forrigling, sikkerhetsbeskyttelse og feildiagnose og alarmfunksjoner, og er utstyrt med RS232 standard kommunikasjonsgrensesnitt, som kan realisere DNC-behandling.

12. Automatisk sponfjerningssystem (valgfritt) for cnc vertikal fres .
