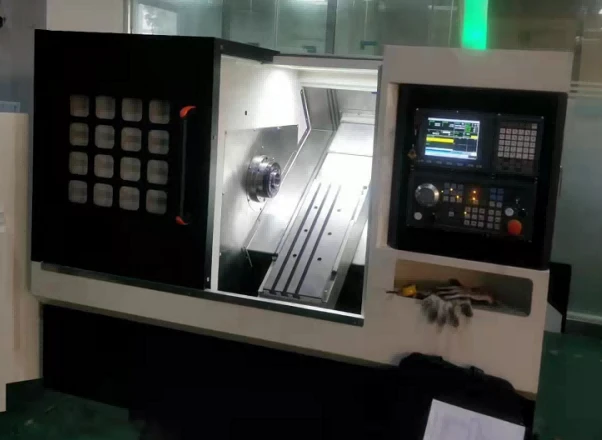

CNC gjengverktøy dreiebenk

Maskinverktøy modell

PARAMETER

Enhet

Maksimal svingdiameter på seng

500

㎜

Maksimal maskineringsdiameter på vogn

450

㎜

Maksimal maskineringslengde

450

㎜

Spindelhastighetsområde

100-4000

rpm

Hovedmotorkraft

7.5/11 KW

KW

Maksimal verktøyinnlasting

8

T

X-Axis Travel/Z-Axis Travel

900/450

㎜

Minimum X-akse/Z-akse reisebeløp

0.001/0.001

㎜

X-Axis/Z-Akse Rask Travers Speed

36/36

m/min

Arbeidsbord T-spor mm

3-14*50

mm

X-Akse/Z-Akse repeterbarhet

Mindre enn eller lik 0,003/0.005

㎜

Overflatens ruhet

Mindre enn eller lik 0,63

um

Spindel gjennom hulldiameter

Φ65

㎜

Diameter på stanglager gjennom hull

Φ46

㎜

Seng skrå vinkel

45



Utvendige mål (L x B x H)

2150*1550*1870

㎜

Maskinverktøy nettovekt

3100

kg

Ingen

Punkt

Parameter

Merke

Qt

1

Spindel

A2-5

Taiwan KENTURN

1

Spindellager

NSK

Japan

6

2

Spindelmotor servoenhet

7,5/11 KW

Taiwan SYNTEC

1

3

Spindelmotoreffekt

7,5/11 KW

Taiwan SYNTEC

1

4

X-Axis Servo Motor Torque

11nm

Taiwan SYNTEC

1

5

X-Axis Servo Motor Power

1,5KW (brems)

Taiwan SYNTEC

1

6

Z-Axis Servo Motor Torque

11nm

Taiwan SYNTEC

1

7

Z-Axis Servo Motor Power

1,5KW

Taiwan SYNTEC

1

8

Lineær guide (X-akse)

30(ball)P nivå

TAIWAN PMI

2

9

Lineær guide (Z-akse)

30(ball)P nivå

TAIWAN PMI

2

10

Kuleskrue (X-akse)

32/10

Japan THK

1

11

Kuleskrue (Z-akse)

32/10

Japan THK

1

12

System

SYNTEC 7TA

Taiwan SYNTEC

1

13

Betjeningspanel

Dreiebenkpanel

Taiwan SYNTEC

1

14

Relémodul

Dreiebenk serien

Taiwan SYNTEC

1

15

Strømforsyningsapparater

Strømbryter

Schneider

1

16

Høyspenningsapparater

Forurenser

Schneider

1

17

Lavspenningsapparater

Stafett

Schneider

1

18

Spennespennesystem

CK46(A2-5)

Taiwan AUTO

1

19

Roterende sylinder (hul)

6 TOMMES

Taiwan AUTO

1

20

2HP motorhydraulikkstasjon

40L

Kina LEIMAN

1

21

Gjengeverktøydistributør

63/8T

Maks verktøy

8

22

Rund knivholder

Φ25

Kjedelig verktøyholder

4

23

Endeflateverktøyholder

20

Valgfri 20-kuttet firkant

2

24

Firkantet verktøyholder

20

Valgfri 20-kuttet firkant

2

25

Maskinverktøybase

integrert støping

Selv produsere

1

26

Ytre dekselbeskyttelse av metallplate

Selv produsere

1

27

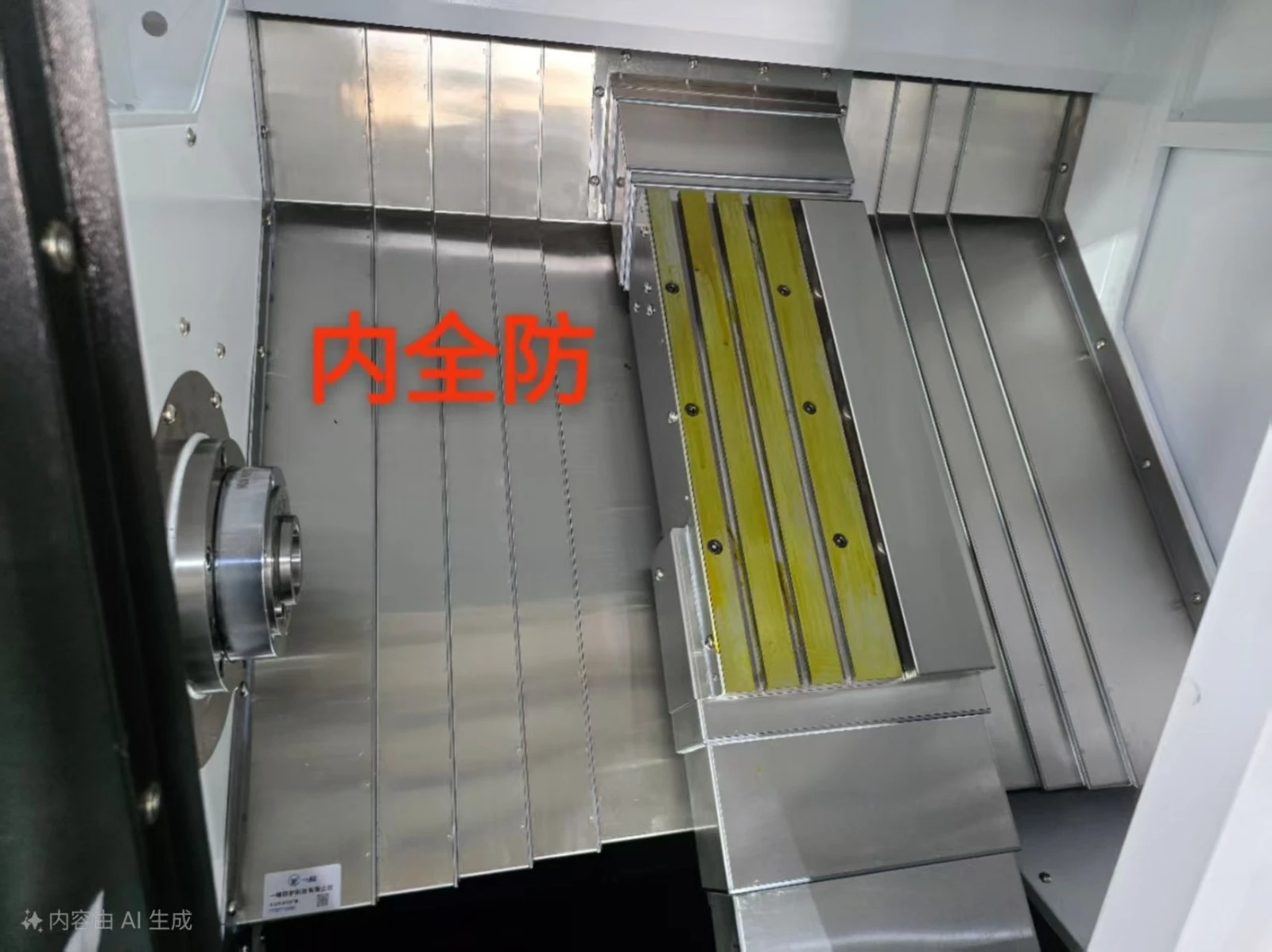

Indre beskyttelse

Rustfritt stål

Selv produserer Full Guard

1

28

Kuleskruelager

20TAC

Japan NSK

2 AKSE

29

Kobling

18/22

DK

2

30

Oljeinjektor

2/3L

BAOTN Kina

1

31

Skjærevæskepumpe

750W

SHEN HAI Kina

1

32

Verktøykasse

Bærbar plastverktøykasse

Kina

1

33

Sekskantnøkkel

(beregning 1,5–10)

Kina

1

34

Skrujern

Phillips og flathodeskrutrekkere

Kina

2

35

CF-kortleser

U disk

SSK

1

36

CF-kort

1 GB

YIZHENG

1

37

Føtter

M24 bolt + skive

Kina

6

38

SYNTEC System Manual

SYNTEC

1

39

YS-65L (stanglengde 1,5 meter) Servomater (Passer for 30/65 mm stanglager)

1. Mellomstøtteplattform

Tre trekkrør

Bøsninger og store, mellomstore og små skyvestenger

Kina

1

40

Kjedetype chip transportør & chip bil

46X+chip bil S106

Kina

1

41

Enkoder batteri

3.6V

Kina

2
